CATÁLOGO

GRADE DE PISO

As Grades da AÇOMAX são utilizadas largamente em: plataformas industriais, passarelas, canaletas, plataformas circulares e degraus. Oferecendo sempre uma alternativa mais leve do que outras soluções. Aliada à um excelente aspecto estético.

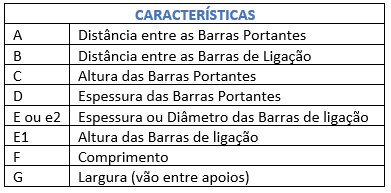

Características Técnicas:

Materiais:

Aço Carbono

Aço Inoxidável

As grades são constituídas por: Barras Portantes em Barras Chatas e Barras Secundárias em Barras Redondas ou Chatas encaixadas e soldadas pelo processo Mig. Com a consequente obtenção de custos de fabricação mais favorável, recomendamos a aplicação em painéis com dimensões são superiores à 3000 X 1500mm.

A seta indica o sentido das Barras Portantes.

Para a aplicações especiais, as Barras Portantes podem ser Serrilhadas, aplicadas em áreas escorregadias em contato com produtos derivados de petróleo ou solventes, que ofereçam frequentes riscos de acidentes.

Acabamentos:

Superfície Natural;
Superfície Galvanizado à fogo (conforme a norma NBR 6323 da ABNT);
Superfície tratada através de pintura Eletrostática.

As Grade de Piso possuem uma grande flexibilidade e a possibilidade de construção, permitindo assim atender inúmeras variações de cargas, facilitando a colocação, remoção e manutenção, permitindo também uma ventilação em qualquer ambiente. São amplamente recomendadas no mais diversos segmentos industriais, tais como: Petrolífero, Mineração, Petroquímica, Fabrica de Papeis e Celulose, Caldeiras, Construções em Geral, Usinas entre outros.

Sistema de Fixação

Dispomos de Grampos desenvolvidos para fixação dos painéis de estruturas diversas. Recomendamos a utilização de 4 grampos por painéis com 1500mm de comprimento, para dimensões superiores utilizam 6 grampos por painel.

Referências

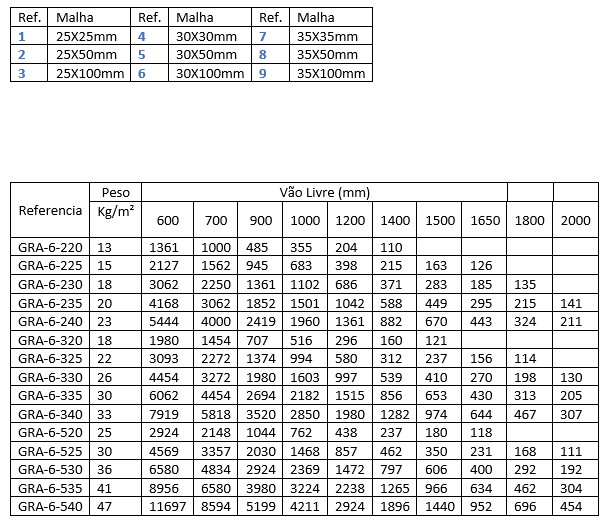

A identificação deve ser como o exemplo abaixo:

GRA-6-325

Oferecemos uma grande variedade de malhas para construção.

Abaixo apresentamos algumas opções:

CARGA UNIFORMEMENTE DISTRIBUIDA (kg/m²)

Para Cargas Móveis (Caminhões, Veículos, Empilhadeiras) consultar nosso Depto Técnico.

Desenvolva seu projeto e faremos conforme solicitado.

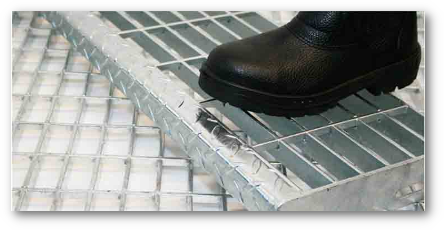

Degraus

Os Degraus dispõem de dimensões padronizadas para facilitar a elaboração de projetos conforme tabela abaixo. Mas para sua facilidade oferecemos com os mesmo tipos de malhas da grades, podendo ser fabricadas em Aço Carbono, com acabamento galvanizado á fogo, pintura eletrostática ou natural, e em Aço Inoxidável. Para escadas localizadas em áreas escorregadias, sugerimos a utilização de degraus serrilhados (antiderrapantes), podendo ser fabricado com Chapas Xadrez no topo.

GRADIL

O Gradil é composto estruturalmente por Barras Charas entrelaçadas com Barras Redondas, soldadas por processo Mig. Fornecidos em painéis com medidas e malhas padronizadas, facilitando na instalação, manutenção e reposição de peças. São fornecidos montantes de fixação em Ferro Chato estampado, podendo seguir com Grapas de chamamentos ou sapatas para fixação através de buchas de aço.

Chapa Perfurada

As Chapas Perduradas podem ser usadas em vários segmentos de mercado. Sua especificação é composta por:

Espessura da Chapa
Furo à ser feito
Distância entre centro (EC), o que determina a área aberta (AA).

Abaixo ilustramos alguns modelos de furos, para melhor visualização:

Chapa Recalcada

As Chapas Recalcadas são muito utilizadas para Piso Industriais, por ter uma característica antiderrapante. Dispomos de diversos tipos de recalques.

Chapa Expandida

O Metal Expandido é uma espécie de rede ou grade produzida através de corte e posterior estiramento do material. É produzido mecanicamente, cortado em determinadas dimensões pela máquina.

EXPANDIDA

MODELOS EXP

O Modelo EXP de Metal Expandida é adequado para as mais diversas aplicações devido à sua versatilidade.

As aplicações variam desde forros metálicos, telas de proteção, entre outras aplicações, como por exemplo:

Sua aplicação possibilita a execução de diversos projetos, e à uma grande variedade de malhas.

MODELO GME

Indicada para aplicações onde existe a necessidade de grande resistência e segurança.
As Chapas de Metal Expandido GME proporcionam o melhor custo benefício do mercado, sendo fabricadas em grande variedade de malhas e diferentes espessuras.

MODELO GME - EXPANDIDA GROSSA
